通用性压力温度远传终端

一、产品概述

AL-2P4G型通用性双温双压传感器远传终端设备是一款专为城市集中供热系统、工业热力管道等压力温度智能监测终端。它集成了高精度压力温度传感单元、高性能微处理器和先进的无线通信模块，能够实时采集、处理管道内的压力温度数据，并通过4G/NB-IoT等无线网络将数据远传至监控中心（SCADA系统），实现对供热管网压力温度状态的连续远程监控和预警。

二、产品特点

◆抗 100V/m 电磁干扰

◆不锈钢单件一体化结构，无 O 型圈

◆高压力

◆适应恶劣环境

◆输出信号形式多样

◆高可靠性和稳定性

◆过载能力强

◆工作温度范围宽

应用领域

低成本、高性价比的民用及工业级产品。广泛应用于石油、化工、冶金、电力、水文等工业过程现场的压力/温度测量

三、技术参数

供电电源:5Vdc 或9~30Vdc

参考温度:25℃

属性最大值最小值单位

精度 -0.25 +0.25 %FS

长期稳定性（1年） -0.25 +0.25 %Span

绝缘阻抗（250Vdc） 50 MΩ

过载压力 2X Rated

破坏压力 5X Rated

压力循环（从零到满量程） 10 Million

补偿温度 -20 +85 ℃

工作温度 -40 +125 ℃

贮存温度 -40 +125 ℃

振动 ±20 g

冲击（11mS） 100 g

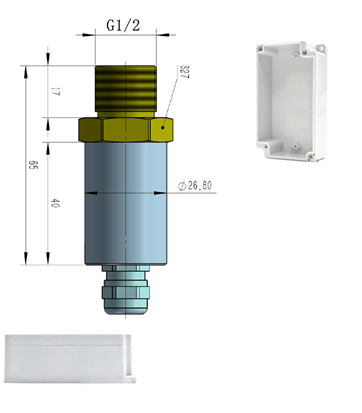

外形尺寸

四、工作原理

AL-2P4G设备的工作原理可分为三个核心步骤：压力/温度感知、信号处理与数据远传。

1.压力感知：

设备前端的压力传感器其核心是一个由特种不锈钢制成的隔离膜片。当供热管道中的介质（热水或蒸汽）压力作用于该膜片时，膜片会产生微小的形变（位移）。这一形变通过密封在传感器内部的灌充液（如硅油）传递至敏感元件（如扩散硅或陶瓷压阻芯片）。敏感元件感知其上的压力变化，并将其转换为与压力成正比的微弱电信号（通常是毫伏级电压变化或电阻变化）。

2.信号处理：

产生的微弱电信号被传输至设备内部的高精度放大器和ADC（模数转换器）电路。放大器将信号进行放大和标准化处理，ADC则将模拟信号转换为数字信号。微处理器（MCU）对数字信号进行采集、计算、温度补偿和线性化校正，以消除环境温度变化带来的误差，最终得到高精度的、校准后的压力数字值。

3.数据远传：

微处理器将处理后的压力数据，按照预设的通信协议进行打包。然后，启动内置的无线通信模块（4G或NB-IoT），通过移动运营商网络将数据包发送至指定的远程监控中心服务器。监控中心的软件平台对数据进行解析、显示、存储和分析。一旦压力值超过设定的上限或下限报警阈值，设备会立即主动上报报警信息，平台也可触发声光报警，通知管理人员及时处理。

工作原理简图：

`管道压力` → `传感器膜片` → `敏感元件` → `电信号` → `信号调理与ADC` → `MCU处理` → `无线模块` → `云端监控平台`

五、产品安装

注意：安装操作必须由经过培训的专业人员进行。安装前务必确认管道内无压力且介质温度已冷却至安全范围，严格遵守安全操作规程。

1. 安装位置选择：

选择能真实反映测点压力、介质流态稳定的管段，避免在阀门、弯头、三通、缩径等附近安装。

选择易于操作、维护和检修的位置。

确保设备通信天线尽可能朝向信号良好的方向，无大型金属物体遮挡。

2. 安装方式：

利用设备自带的螺纹接口（如G1/2"），连接一个压力内丝接头安装在管道的取压点上。

常见的取压点是在管道上焊接一个DN15或DN20的带外螺纹的取压短管（俗称“管台”），然后在短管上安装一个针型阀（截止阀）。强烈建议安装此阀门，以便于日后维护或更换传感器时能隔离介质。

将传感器接口与针型阀的接口通过螺纹直接连接。拧紧时请勿过度用力，可使用合适的扳手卡住传感器的六角螺母部位进行旋转，避免扭曲壳体。

保证密封，通常在螺纹接口处缠绕聚四氟乙烯生料带或。请注意，生料带缠绕不得超过螺纹端面，以免碎片进入传感器膜片腔，造成堵塞或损坏。

3.电气安装

1. 电源连接：

采用内供电，输出端正负极分别连接到设备电源端子的“V+”和“V-”上。

所有电缆建议使用铠装或穿线管进行保护，尤其是地下部分。

2. 天线安装：

将设备标配的4G/NB-IoT天线拧到设备外壳顶部的天线接口上，并确保拧紧以防进水。

将天线放置在信号最佳的位置，必要时可使用延长线。

安装后检查

缓慢打开安装好的针型阀，检查传感器与阀门连接处是否有泄漏。

确认无泄漏后，完全打开阀门，使管道压力完全作用于传感器。

接通电源，观察设备状态指示灯（如Power, Status, Network灯）是否正常闪烁，表明设备已上电并开始尝试注册网络。
