1、产品概述

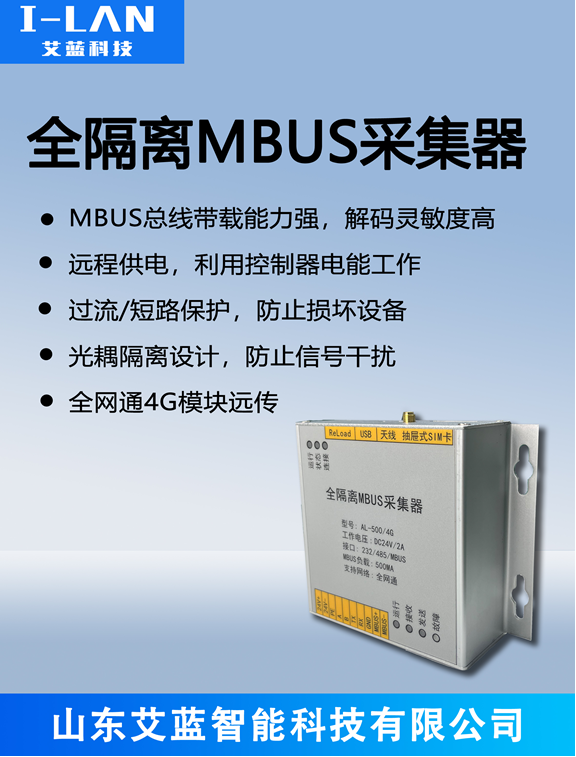

产品名称:全隔离MBUS采集器

产品型号: AL-500/4G

应用领域:集中抄表

产品简介:

 AL-500/4G是山东艾蓝智能科技有限公司研发的一款全隔离MBUS采集器终端。本产品采用美国德州仪器开发的基于欧洲仪表总线的集中抄表系统产品，是现代集中抄表的核心组成部分，在发达国家已经使用多年。M-BUS系统主要用于数据采集、传递、远程发送等任务．

 本系统的最大特点是通讯距离远、工程施工布线方便、抄表精确、成本低，很适用于居民住宅小区和城市高楼广厦的集中抄表（水、电、气、热）及其它需要进行远程数据传输的装置中,为现代社会在数据传输抄表领域提供了便利。

2、产品选型

3、功能介绍

AL-500/4G全隔离MBUS采集器主要用于集中抄表系统，主要用于数据采集、传递、远程发送等任务。

本采集器的最大特点是通讯距离远、带载量大、工程施工布线方便、抄表精确、成本低，很适用于居民住宅小区和城市高楼广厦的集中抄表（水、电、气、热）及其它需要进行远程数据传输的装置。

1、M-BUS采集器具有采样电阻小、加强M-BUS总线的带载能力，经内部信号处理后，避免了总线轻负载时无法解码的现象，从而提高了解码灵敏度、降低了误码率；通过对内部信号的放大，大大减小采样电阻的阻值，降低了采样电阻的功耗，提高了整机的可靠性。

2、远程供电：控制器可以向从机提供一定的电流。从机可以直接利用控制器提供的电能工作。

3、过流/短路保护：当MBUS总线出现过载或短路时，过载保护系统自动MBUS输出口切断供电，总线无供电输出，过载解除后，主机自动可恢复正常工作。

4、电气隔离

系统采用光耦隔离，主CPU、232/485、MBUS之间均进行隔离，有效防止信号干扰。

5、远传部分采用全网通4G模块，适应各种厂商手机卡。

4、技术参数

工作指示：LED指示灯

主机与最远设备通讯距离：≤1.2Km

输出通道数：MBUS*1

通讯接口：标准RS232

数据协议：建设部集中抄表标准、透传协议、私有协议

负载能力：供电标准MBUS设备200个，RS232设备1个

额定功率：≤20W

工作温度范围：-20°C～50°C

电源：DC24V/2A

网络支持 ：网通

RS232/RS485波特率：2400,4800,9600；无校验None，奇校验Odd，偶校验Even

4G通道：最多4个通道（服务器IP或端口）

负载端协议：CJ188全支持、私有定制全支持

上行端协议：私有定制全支持

自定义轮循参数：支持10条自定义指令（支持字符和HEX格式）轮询采集，支持自动CRC校验

Json设置：支持10个Json数据点的自动采集

注册包：4种配置方式：

1不启用注册包

2仅连接时上传

3和数据一起上传，在数据前

4连接时随数据上传

尺寸：长度128mm宽度104mm厚度40mm

天线类型：高增益外置天线

材质：铝合金（外壳）

 5、 工作原理

服务器通过采集器下发数据采集指令给用户仪表，仪表接收到对应指令回复数据，数据通过采集器上送到服务器。

具体工作流程如下：

5.1 服务器下发数据采集指令，指令经采集器进行信号转换后发送到采集总线，总线上的用户仪表接收到对应指令后回复相应数据，数据经采集总线发送给采集器，采集器进行信号转换后发送到服务器。

5.2数据显示与分析:接收端接收到数据后，可以通过软件或平台进行显示、存储、分析和报警等操作。
