1、产品概述

产品名称:多功能采集器

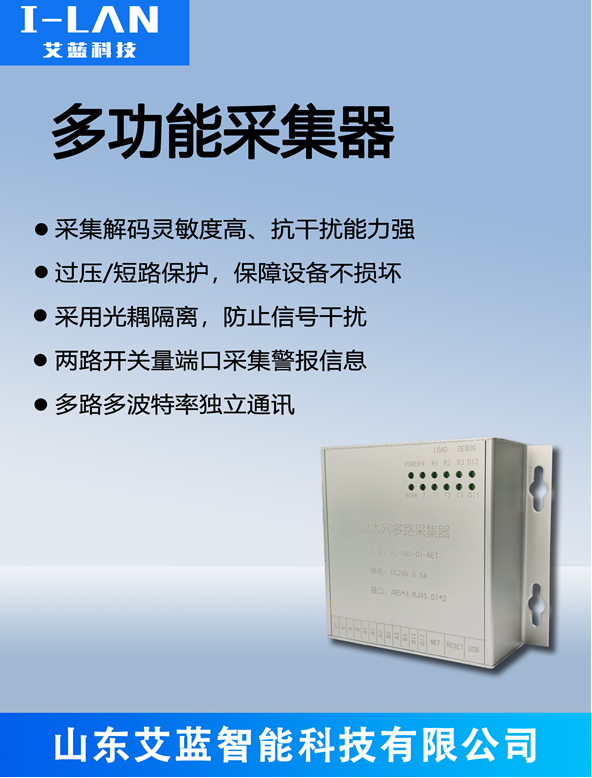

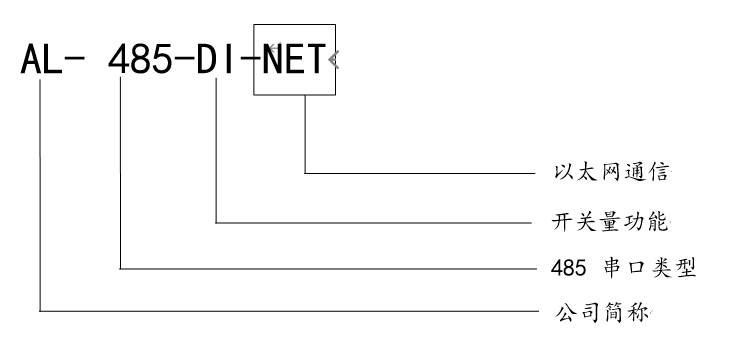

产品型号: AL-485-DI-NET

应用领域：工业自动化、物联网、数据采集与监控等领域

产品简介:

 AL-TH是山东艾蓝智能科技有限公司研发的一款多功能采集器。它支持多路串口同时工作，能够高效地采集、传输和存储来自不同串口设备的数据。广泛应用于工业自动化、物联网、数据采集与监控等领域。

采集器采用以太网通信方式，支持多路串口多种仪表同时采集，适用范围广。各串口全隔离，克服因各仪表通讯波特率不同、仪表之间干扰造成的数据采集困难。本产品功耗低、布线方便、简单易用、降低施工费用。

终端配合开关量采集模块，设备可进行烟感报警、水浸报警、非法开门开箱、非法闯入等报警信息的监测。

2、产品选型

3.功能介绍

多功能采集器作为一种专为极端环境设计的监测设备，其功能强大且实用，主要体现在以下几个方面：

3.1实时数据监测:

持续监测各仪表数据及报警状态，并将数据实时传输至服务平台。

3.2 各串口全隔离:

各个串口全隔离，有效解决因各仪表波特率不同、仪表之间干扰造成的数据采集困难。

3.3以太网数据传输:

利用以太网通信模块实现数据远程传输，摆脱无线基站信号盲区，方便安装和维护。

3.4 水浸烟感非法开箱报警功能:

当监测到的水浸、烟感非法开箱等报警状态时，采集器会触发报警机制，通过监控平台报警、短信报警等方式告知用户。

3.5 宽温范围适应:

采用耐高温材料和特殊结构设计，能够在75℃ 的环境下长期稳定工作。

3.6内置看门狗：

内置看门狗，实时进行自检，实时对被采设备故障检测，故障消除后自动恢复通讯，确保设备稳定运行不宕机。



4. 技术参数

尺寸：长度128mm，高度103mm ，厚度40mm

供电：DC24V

工作功耗：≤1W

采集类型：仪表、阀门、报警数据

串口数量：全隔离RS485*4路

波特率：300bps - 115200bps（可调）

数据位：5、6、7、8位

停止位：1、1.5、2位

校验位：无校验、奇校验、偶校验

开关量数量：DI*2路

采集频率：1分钟至24小时可调

传输方式：以太网

通信协议：tcp/udp/mqtt/http post (其他协议可定制)

数据转发：任意公网和专网服务器

材质：铝合金（外壳）

接线端子结构：插接

工作环境：温度-25°C～75°C，湿度0～95%（非冷凝）

存储温度：-40℃～85℃

 5、 工作原理

利用RS485串口通讯获取仪表数据，通过DI开关量接口获取报警状态，通过以太网将数据发送至接收端。

具体工作流程如下：

5.1 通过RS485串口自动或平台主动发送各仪表读取指令，获取各仪表数据，通过DI开关量采集接口获取报警模块报警状态。

5.2 以太网传输:处理后的仪表数据和报警状态通过以太网通信模块发送至接收端，如电脑平台、手机端等。

5.3数据显示与分析:接收端接收到数据后，可以通过软件或平台进行显示、存储、分析和报警等操作。

6、 操作指南

现场设备配置：

（1） 硬件连接

l电源连接：将DC24V直流电源接入设备的电源接口。

l串口连接：将需要采集数据的串口设备通过2*1RVVP线缆分别连接到采集器的对应串口上。

l网络连接：将网线插入设备的网络接口，并确保网络连接正常。

l报警器模块：将报警模块信号端连接到对应接口。

（2） 程序下载和网络配置

l程序下载工具安装：从官网下载最新的程序下载工具，按照提示完成安装。

l网络配置工具解压：下载并解压随附的网络配置工具，或从官网下载最新版本。

l程序准备：下载和需通讯设备相对应的程序解压备用。

n  程序下载

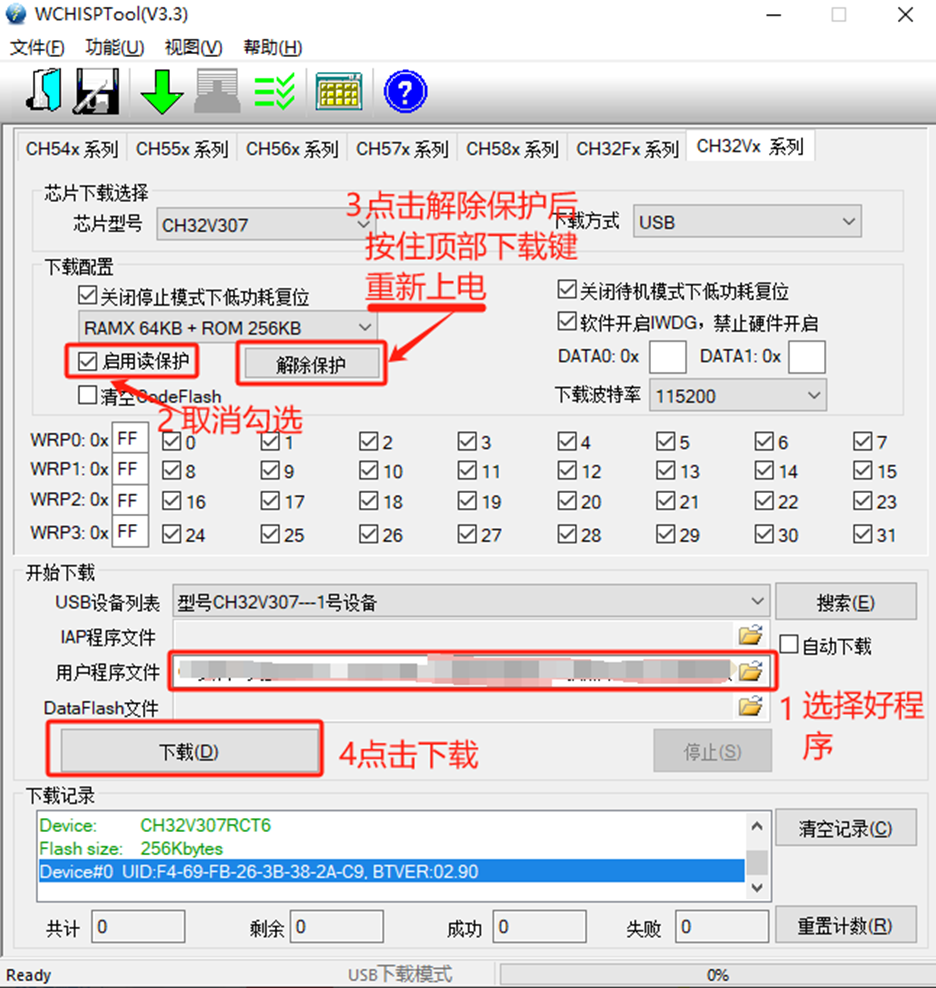

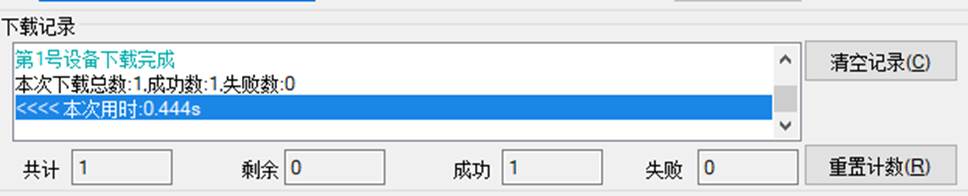

打开程序下载工具，选择好需要下载的程序，断电情况下，按住顶部程序下载按钮，上电，下载工具自动识别到设备，点击下载按钮，提示框显示【第*号设备下载完成】即下载成功。

下载成功提示框↓

n网络参数配置

打开配置工具，点击【设备管理】→双击对应设备行→根据需要配置好各种参数后点击【修改设置】，完成基本信息修改，再次进入双击对应设备行→点击底部【固件与配置】→【注册包】→配置好【注册包】、【心跳包】和【心跳包间隔】，注意是否勾选ASCII→点击【确定】→点击【下载】，等待下载完成→点击【自动搜索】刷新当前页可以显示连接状态，【TCP项】显示已连接后，需要通讯的设备即可和服务器进

7、安装指南

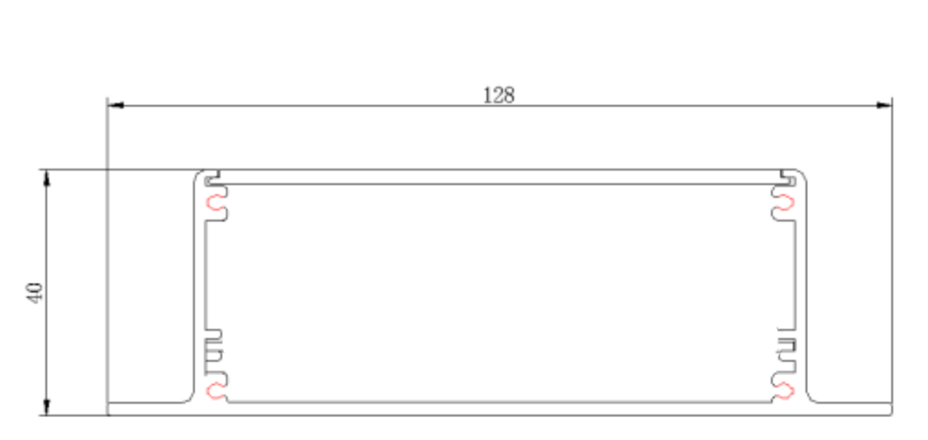

外形尺寸：长度128mm，高度103mm 厚度40mm（铝型材外壳）

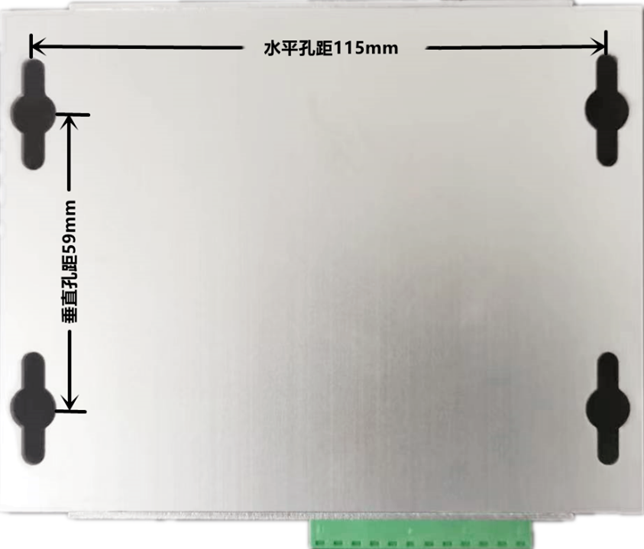

安装孔位置：水平孔距115mm，垂直孔距59mm

安装螺丝尺寸：直径4.2mm以下

安装步骤

   1.电源连接：将24V电源的一端插入多功能采集器的电源接口，另一端接入24V直流电源插座。接通电源后，设备电源指示灯亮起，表明设备已通电。注意电源正负极性，切勿接反，以免损坏设备。

2.485接口连接：使用485转接线，一端插入多功能采集器的485接口，另一端与RS485设备连接。485接口为差分信号，需区分A、B线，一般A线接设备A端，B线接设备B端，确保接线牢固，避免松动造成通信故障。

3.以太网端口连接：网线一端插入NET端口，另一端插入PLC网络交换机。

通电测试

完成上述所有连接后，再次检查各线路连接是否正确、牢固。

接通24V电源，观察设备指示灯状态。除电源指示灯常亮外，以太网信号指示灯应闪烁，表明设备连接网络；485通信指示灯在有数据传输时会相应闪烁。

通过配套软件或上位机向连接的RS485、RS232设备发送测试指令，检查数据收发是否正常，确认设备通信功能正常。若通信异常，需排查接线、设备参数设置等问题 。

8、故障排除

常见故障及解决方法:

9. 售后服务与支持

保修政策:

- 保修期: 2年

- 保修范围: 非人为损坏的部件

技术支持:

- 电话支持:0536-8880810

- 邮箱支持:sdilan@126.com

 声明:

本说明书内容仅供参考，产品功能及规格可能随技术升级有所调整，请以实际产品为准。

[山东艾蓝智能科技有限公司] 保留最终解释权。
