1、产品概述

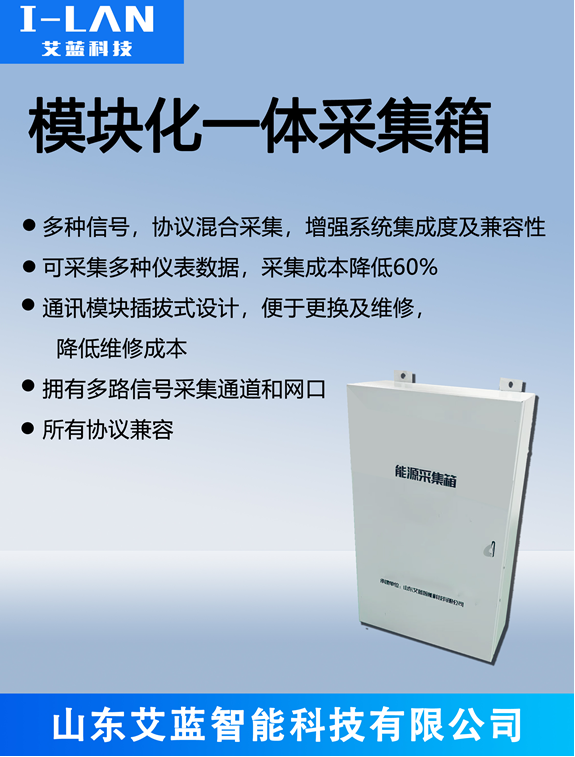

产品名称:模块化一体采集箱

产品型号: AL-MKH-DGN

应用领域:供热领域数据采集

产品简介:

本产品采用美国德州仪器开发的基于欧洲仪表总线的集中抄表和自动控制系统产品，是现代集中抄表、工业自动化、远程控制、数据采集、实时监测等任务的核心组成部分，在发达国家已经使用多年。通过不同模块可以灵活轻松的实现M-BUS、RS485、RS232等信号类型的通讯。

   本系统的最大特点是通讯距离远、工程施工布线方便、抄表精确、布局灵活、成本低，很适用于居民住宅小区和城市高楼广厦的集中抄表（水、电、气、热）、工业自动化、PLC、远程控制、数据采集传递、实时监测及其它需要进行远程数据通讯和处理的装置中,为现代社会在智能大数据领域提供了便利。

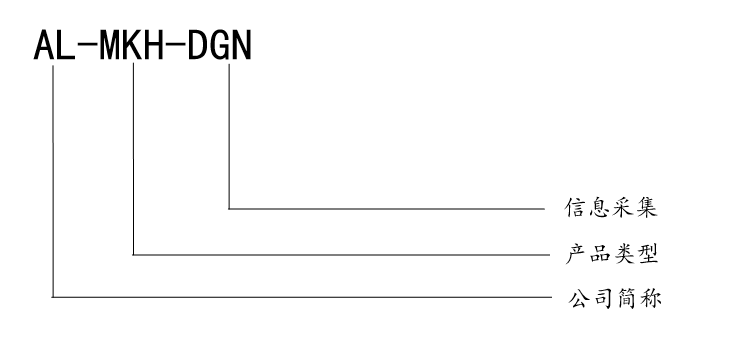

2、产品选型

3.功能介绍

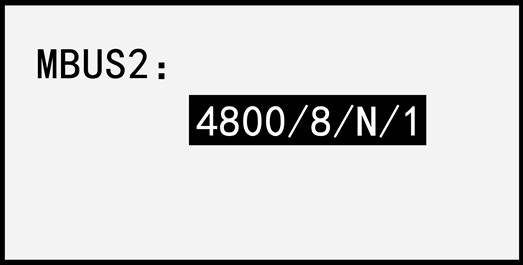

1、支持M-BUS双通道总线独立通讯，每路全隔离，独立波特率。M-BUS采集模块，具有采样电阻小、带载能力高、灵敏度高、误码率低、功耗低、传输可靠、抗干扰能力强、传输距离远、布线方便的特点。具备短路保护和报警功能，故障解除自动恢复，为用户节省人力物力财力，是现代集中抄表系统和远程测控系统的有力保障。

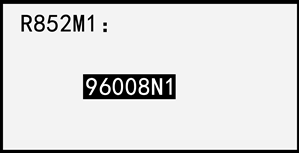

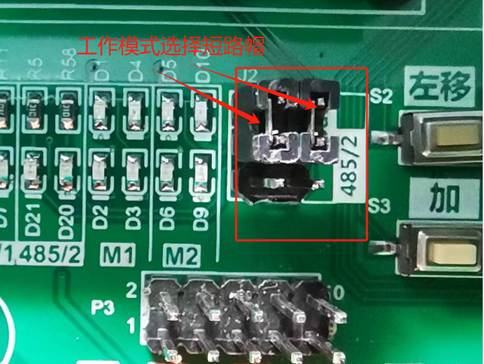

2、支持RS485双通道总线独立通讯，每路全隔离，独立波特率。可以根据需要直接接入多种RS485通讯设备，RS485总线带载能力高、灵敏度高、误码率低、功耗低、传输可靠、抗干扰能力强、传输距离远、布线方便，省时省力省钱，得到用户广泛好评。

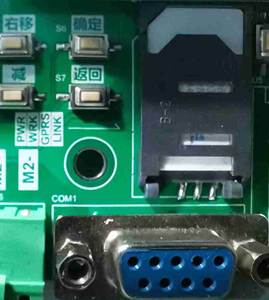

3、支持RS232独立通道数据通讯，可以直接接入RS232设备，采用RS232（DB9母头）标准接口，使用电脑可以方便的进行实时监听调试，为用户节省调试维护时间、简化调试流程。

4、电气隔离，系统采用光耦全隔离，主CPU、232/485、MBUS之间均进行隔离，有效防止信号干扰。

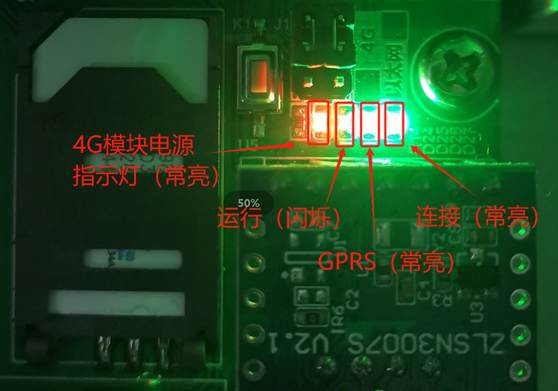

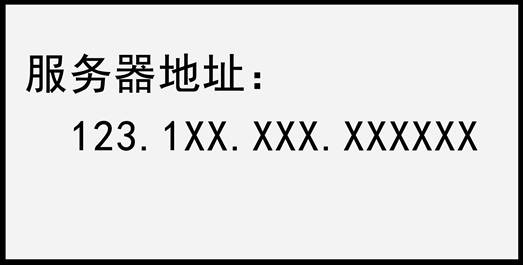

5、远传部分采用全网通4G模块，适应各种厂商手机卡。

6、支持有线网络传输，对于手机信号盲区可采用有线网络传输。

7、内置高精度通讯电能表，可以实时监测用电状态。

8、内置大功率DC24V供电电源，可以直接给用电设备供电。

4.技术参数

5、 工作原理

模块化一体采集箱是一种集成化、智能化的供热系统数据采集与控制设备，主要用于集中监测、采集和管理供热管网中的关键参数，通过模块化设计实现灵活配置和高效运维。其工作原理分为几个核心部分：

1. 数据采集模块

传感器接口：通过多路传感器接口连接供热管网中的各类传感器（如温度传感器、压力变送器、流量计等），实时采集物理参数。

数据归一化：将不同量纲的原始数据转换为统一格式，便于后续分析和传输。

2. 通信与数据传输模块

本地通信：通过RS485工业协议与现场设备交互，实现本地闭环控制。

远程通信：采用4G或以太网等通信技术，将采集数据上传至SCADA系统，支持远程监控。

3. 数据处理模块

边缘计算：内置微处理器（如PLC）对数据进行初步分析，减少云端负载。

协议兼容：支持多种工业协议（Modbus RTU/TCP），兼容不同品牌设备和平台。

4. 电源与防护模块

宽电压输入：支持AC 220V，适应不同现场条件。

5. 模块化扩展设计

热插拔模块：各功能模块（如通信模块、AI模块）独立封装，支持即插即用和在线更换。

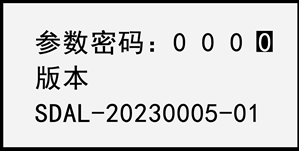

软件配置：通过上位机软件或Web界面灵活配置参数，无需硬件改动。

工作流程：

数据采集：温度传感器检测管道水温，压力变送器监测管网压力。

信号处理：采集箱将模拟信号转换为数字信号，并进行校验。

边缘分析：判断当前数据是否异常（如温度低于设定值），触发报警。

数据传输：通过4G网络上传数据至云端平台，同时存储本地副本。

远程响应：运维人员通过平台下发指令，调整供热站运行参数。

闭环控制：采集箱接收指令后，控制电动阀门开度以调节流量。

通过上述设计，供热模块化一体采集箱能够实现供热系统的智能化、精细化管理，提升能效并降低运维成本。
